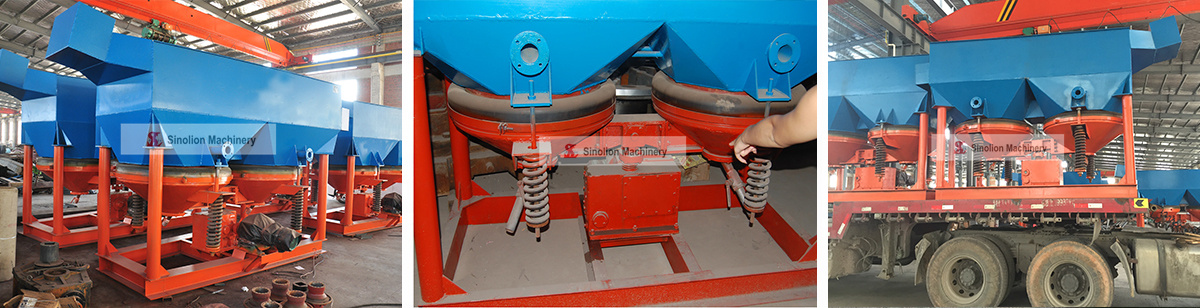

— 图片实拍 —
— 设备简介 —
中狮机械多年来致力于新型跳汰机的研发和推广,对低品位的铅锌矿,铜矿,锡矿等各种难选矿石的重力选矿有丰富的经验,可免费为客户进行小型选矿实验,设计工艺流程和设备配置。该系列跳汰机具有处理量大,回收率高,连续工作等选矿优势。跳汰机主要处理钨,锡,锑,沙金,锰矿,铅锌矿,天青石,重晶石,萤石矿,硫铁矿,褐铁矿,赤铁矿等各种金属与非金属矿物,对于硅锰渣,烙铁渣,镍铁渣等各种金属冶炼渣的处理及回收再利用也具有非常好的效果,近年来在金属冶炼渣回收与利用领域中得到了广泛的应用。
— 性能特点 —
1.采用多室共用数控风阀技术。
2.采用锥形滑阀,工作可靠,故障率降低70%,能耗小,可满足不同媒质的分选需要,提高处理能力20%以上。
3.结构更加合理,便于运输和安装,设备载荷减小30%。
4.功率降低70%以上。
— 技术参数 —
型号 | 跳汰室 | 隔膜 | 给矿粒度mm | 筛下补充水量m³/t | 补充水压力 Mpa | 处理能T/h | 功率(Kw) | 外形尺(mm) | 重量(Kg) | ||
形状 | 面积 (m) | 冲程(mm) | 冲次 r/min | ||||||||
JT0.57-1 | 梯形 | 0.57 | 8.5-12 | 80-180 | <6 | 1-2 | ≥0.05 | 1.5-3 | 1.5 | 1550×780×1530 | 610 |
JT1-1 | 梯形 | 1.04 | 10-17 | <10 | 2-3 | 2.5-5 | 2.2 | 2270×1110×1890 | 900 | ||
JT2-2 | 矩形 | 2.28 | 12-21 | <10 | 2-4 | 5-10 | 3 | 3225×1550×2050 | 1640 | ||
JT3-1 | 梯形 | 3 | 12-30 | 50-125 | <10 | 3-6 | 7.5-15 | 5.5 | 2745×2000×3030 | 3085 | |
JT4-2 | 矩形 | 4 | 25-57 | <25 | 4-8 | 8-20 | 7.5 | 4240×1990×2750 | 3098 | ||
JT4-2S | 矩形 | 4 | 25-57 | <25 | 4-8 | 8-20 | 4×2 | 4240×1990×2750 | 3500 | ||
JT5-2 | 梯形 | 4.86 | 12-30 | <10 | 3-6 | 12-25 | 7.5 | 3600×2000×2600 | 4500 |
