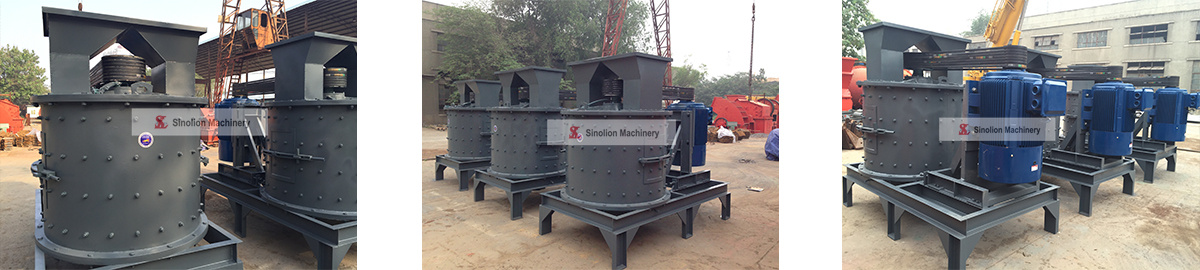

— 图片实拍 —
— 设备简介 —
复合式破碎机我们习惯称之为复合破,是制砂生产线和破碎生产线中通用设备之一。该复合式破碎机应用国内外同类破碎机技术,以节能的目的,对主要技术参数进行设计优化而成的新型细碎、粗磨产品。复合破主要用于中型水泥厂破碎水泥生料、熟料,为水泥厂技术改造或新建水泥生产线提供了一种理想的细碎设备。复合破也适用于铁矿石、砂岩、石膏、高炉渣、煤矸石、块煤等其他中硬矿石的破碎。
— 性能特点 —
1.破碎比大。最大进料粒度100~220mm,出料粒度:物料≤3mm占70-90%以上。
2.产量高。其破碎过程为通过式破碎,由于物料的通过量大,通过速度快,因而产量就高。相对而言,能耗就少。
3.高效、节能。本机与磨机配套使用,可使磨机产量提高40%左右,系统电耗下降30%左右。
4.易损件采用高硬度、高韧性多元合金耐磨材料,磨损少,寿命长。锤头与反击板间距可实现微调,确保产品粒度均匀。锤头可反转使用,锤头的利用率大大提高,寿命增加5倍左右。
5.本机通过对转子部及破碎腔的优化设计,形成多级连续破碎腔,使能量和空间得到充分利用,从而提高机器的性能。
6.独特的甩料盘结构,由甩料筋和甩料衬板圆周交叉分布组成,甩料筋磨损后可做甩料衬板用,大大提高了材料利用率,降低了使用成本。
7.运转平稳,噪音低,振动小,密封性好。操作方便,占地面积小,安装和维修方便;具有细碎、粗磨功能;结构简单合理、运行成本低
8.工作噪声低于75分贝(db级),粉尘污染少;运转平稳,噪音低,振动小,密封性好。操作方便,占地面积小,安装和维修方便。
— 技术参数 —
型号 | PFL-600 | PFL-800 | PFL-1000 | PFL-1250 | PFL-1500 | |
进料粒度(mm) | <100 | <100 | <100 | <100 | <100 | |
出料粒度(mm) | <5 | <5 | <5 | <5 | <5 | |
转速(r/min) | 1000 | 934 | 769 | 530 | 495 | |
功率(kw) | 11 | 22 | 45--55 | 75 | 110 | |
处理量(t/h) | 5-12 | 10-20 | 20-40 | 40-70 | 70-100 | |
外形尺寸(L×W×H)(mm) | 1900×1100×1500 | 2100×1200×1700 | 2600×1400×1900 | 2800×1600×2100 | 3100×1900×2200 |
